7-1. Kubernetes Ingress

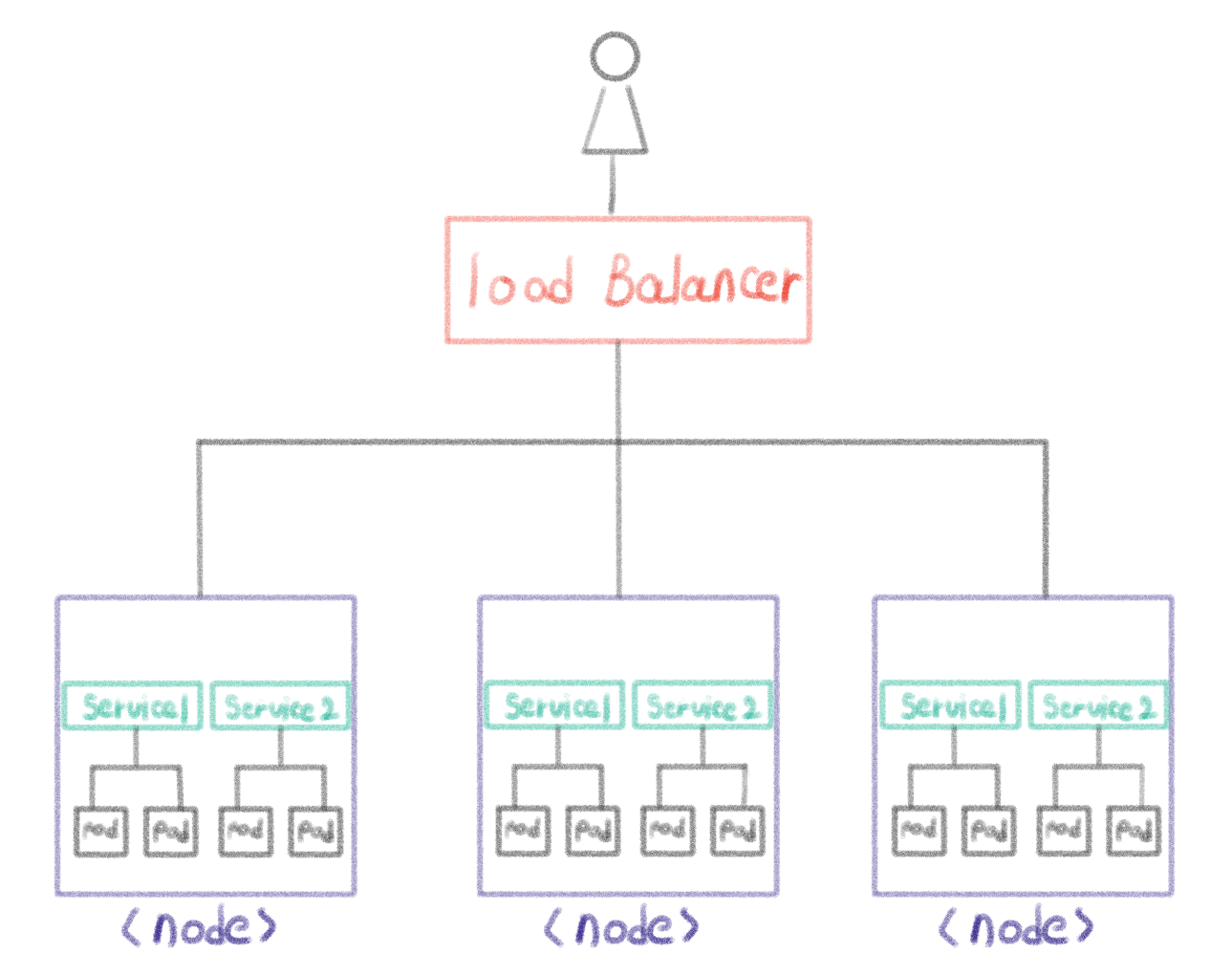

기존 process

ingress를 설치하지 않았을 때의 프로세스이다. 서비스를 묶어서 관리하지 않기 떄문에 서비스마다 tls 보안 연결이나

라우팅을 구현할 때 각각의 서비스에 해당 설정들을 해야 한다. 따라서 ingress를 통해 하나의 규칙을 만들어 관리하는 것이 애플리케이션을 관리하는데 효과적으로 작용할 것이다.



Ingress를 적용한 process

해당 프로레스는 test1 서비스를 요청할 때의 프로세스이다.

1. load Balancer를 통해 node에 전송한다.
2. ingress controller에서 요청받은 정보를 바탕으로 해당 ingress 규칙을 찾아 서비스로 보내준다,

Deployment 생성

test1-deployment, test2-deployment 생성

apiVersion: apps/v1
kind: Deployment
metadata:
  name: test1-deployment
spec:
  replicas: 3
  selector:
    matchLabels:
      app: test1-label
  template:
    metadata:
      name: test1-deployment-pod
      labels:
        app: test1-label
    spec:
      containers:
      - name: test1-pod
        image: wonho96/wonho-image:ingress-test-1
        ports:
        - containerPort: 8081


---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: test2-deployment
spec:
  replicas: 3
  selector:
    matchLabels:
      app: test2-label
  template:
    metadata:
      name: test2-deployment-pod
      labels:
        app: test2-label
    spec:
      containers:
      - name: test2-pod
        image: wonho96/wonho-image:ingress-test-2
        ports:
        - containerPort: 8082



Service생성

test1-service, test2-service 생성

apiVersion: v1
kind: Service
metadata:
  name: test1-service
spec:
  ports:
    - name: test1-port
      port: 80
      targetPort: 8081
  selector:
    app: test1-label
  type: NodePort


---
apiVersion: v1
kind: Service
metadata:
  name: test2-service
spec:
  ports:
    - name: test2-port
      port: 80
      targetPort: 8082
  selector:
    app: test2-label
  type: NodePort



ingress-nginx Controller 생성

# 생성
kubectl apply -f https://raw.githubusercontent.com/kubernetes/ingress-nginx/main/deploy/static/provider/cloud/deploy.yaml

# result
kubectl get service -n ingress-nginx
NAME                                 TYPE           CLUSTER-IP      EXTERNAL-IP   PORT(S)                      AGE
ingress-nginx-controller             LoadBalancer   10.233.9.152    <pending>     80:30310/TCP,443:31280/TCP   44s
ingress-nginx-controller-admission   ClusterIP      10.233.31.119   <none>        443/TCP                      44s

ingress-nginx-controller 부분을 보면 EXTERNAL-IP에 pending이라고 되어 있는 것을 볼 수 있다.

나는 aws를 사용하지 않기 때문에 LoadBalancer 타입을 생성하더라도 사용할 수 없다.

따라서 NodePort 타입의 ingress-nginx controller를 생성해줘야 한다.



ingress-nginx Controller NodePort 타입 생성

apiVersion: v1
kind: Service
metadata:
  name: ingress-nginx-controller-nodeport
  namespace: ingress-nginx
spec:
  ports:
  - name: http
    nodePort: 31000
    port: 80
    protocol: TCP
    targetPort: http
  - name: https
    nodePort: 32000
    port: 443
    protocol: TCP
    targetPort: https
  selector:
    app.kubernetes.io/component: controller
    app.kubernetes.io/instance: ingress-nginx
    app.kubernetes.io/name: ingress-nginx
  type: NodePort



ingress 생성

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: test-ingress
  annotations:
    nginx.ingress.kubernetes.io/rewrite-target: /$2  # /test1, /test2를 /로 다시 만들어 작성해주는 옵션
    nginx.ingress.kubernetes.io/use-regex: "true"    # 정규식을 허용하는 설정
spec:
  ingressClassName: nginx
  rules:
  - http:
      paths:
      - pathType: ImplementationSpecific
        path: /test1(/|$)(.*)                        # 하위 path도 사용할 수 있도록 정규식 사용
        backend:
          service:
            name: test1-service
            port:
              number: 80
      - pathType: ImplementationSpecific
        path: /test2(/|$)(.*)                        # 하위 path도 사용할 수 있도록 정규식 사용
        backend:
          service:
            name: test2-service
            port:
              number: 80





nginx.ingress.kubernetes.io/reswrite-target에  /$2를 사용한 이유는 하위 path까지 검색할 수 있도록 하는 설정이다.

확인

kubectl get service -n ingress-nginx

# result
NAME                                 TYPE           CLUSTER-IP      EXTERNAL-IP   PORT(S)                      AGE
ingress-nginx-controller             LoadBalancer   10.233.9.152    <pending>     80:30310/TCP,443:31280/TCP   16m
ingress-nginx-controller-admission   ClusterIP      10.233.31.119   <none>        443/TCP                      16m
ingress-nginx-controller-nodeport    NodePort       10.233.49.208   <none>        80:31000/TCP,443:32000/TCP   2m33s

<nodeIP>:31000으로 들어가면 정상적으로 작동되는 것을 확인할 수 있다.
